Refraktor APO o průměru 185 mm a ohniskové vzdálenosti 1260 mm (světelnost f/6,8)

Souběžně s tímto dalekohledem je na montáži umístěn i čočkový apochromatický refraktor – špičkový olejový triplet výrobce CFF (Pal Gyulai, Maďarsko) o průměru 185 mm a ohniskové vzdálenosti 1260 mm (světelnost f/6,8). Tento dalekohled je určen zejména pro pozorování detailů na Měsíci, planetách sluneční soustavy, vícenásobných hvězd a pomocí Hreschelova hranolu a filtrů i sluneční fotosféry. Jeho součástí je  optický člen - rovnač pole, jež umožňuje fotografování.

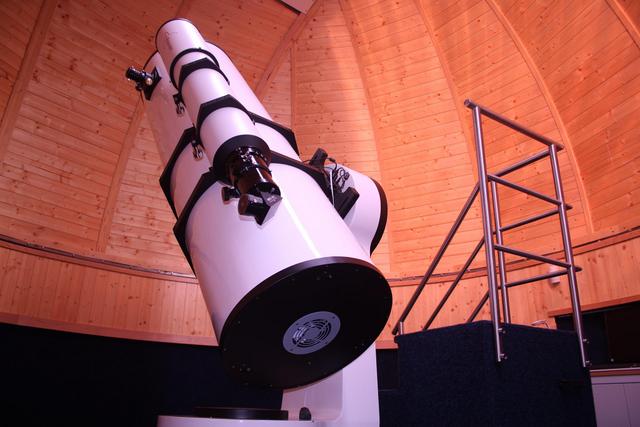

Oba dalekohledy jsou umístěny na polovidlicové Alt - Azimutální montáži vyrobené na zakázku. Nízká Alt-Az polovidlice byla zvolena z důvodu snadného přístupu k okulárovému výtahu a zvětšení místa pro návštěvníky v kopuli. Sestava je nyní podstatně kompaktnější než předchozí půlmetrový newton na německé paralatické montáži. V kopuli již nepřekáží žádné protizávaží a přístup k okuláru, i když dalekohled míří nejvýše - do zenitu, je nyní pomocí čtyř stupínků na přenosných schůdcích.

Třetím dalekohledem je sluneční chromosferický dalekohled Lunt LS60, který umožňuje pozorování dynamických jevů ve sluneční chromosféře ve spektrální čáře H alfa 656,3nm, ve které září vodík. Lze tak pozorovat sluneční erupce, protuberance, spikule a flokulová pole.

Montáž je s frikčním (třecím) převodem, což zajišťuje přesný chod s minimální periodickou chybou. Řízení v Alt-Azimutálním režimu zajišťuje servodriver Sitech Servo II (Sidereal Technology, USA). Pohon je realizován pomocí precizních DC servomotorů Maxon DCX (Maxon Motor AG, Švýcarsko) s motorovými enkodéry s rozlišením 1000 pulsů na otáčku (zajišťují rychlostní zpětnou vazbu – přesné sledování objektu). Poloha je odměřována pomocí magnetických enkodérů Renishaw LM10, na výstupních osách azimutu a výšky. Ty mají 808 000 pulsů na otáčku, tedy rozlišení 1.6 arcsec). Dalekohledem je možno hýbat jak elektronicky – ovladačem, tak i manuálně, prokluzem třecího převodu, aniž by se ztratila informace o poloze.

Montáž, refraktor a veškeré  optické komponenty byly dodány na zakázku firmou Supra Praha, spol. s r.o. Konstrukční řešení, mechaniku a elektroniku navrhl Ing. Martin Myslivec z Bělče nad Orlicí, vlastní výrobu montáže pak ve spolupráci s konstruktérem zajistila firma Inox Dekor  s.r.o., Jaroslav Heršálek, Vitiněves.
